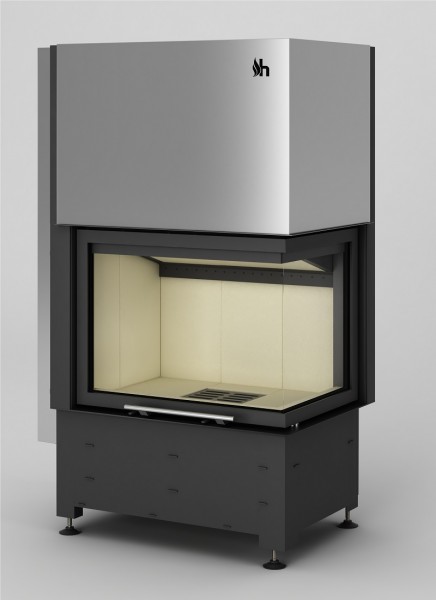

Volcano WPh-18

4.929,44 €*

Lieferzeit: ca. 5 Wochen

Konfigurieren Sie hier Ihren Kamineinsatz
Auswahl zurücksetzen
Pflichtfeld
Auswahl zurücksetzen
Pflichtfeld
Ihre Konfiguration
Hauptartikel:
Farbe Schamotte:
Selbstschließende / Manuelle Tür:
Blende oder Rahmen:
Gesamt:
Datenschutz
Produktnummer: VO-WPh-18
Hersteller: Hajduk
Produktinformationen "Volcano WPh-18"

Volcano WPh-18 Wassergeführter-Kamineinsatz 18kW

Nennwärmeleistung: 18kW
Abgasaustritt: fi200
Tür: Ecke Rechte Seite hochschiebbar
Gewicht: ca. 360kg
Beschreibung: Kamineinsatz mit Wassermantel mit Thermischeablaufsicherung, Pyroliza Scheibe hat eine leicht grüne Farbe

Der Wassergeführte Kamineinsatz Volcano WPH-18 stellt eine sparsame und Umweltfreundliche Lösung dar um Ihr Haus und das Warmwasser effizient zu erwärmen. Der Volcano WPH-18 Kaminofen schafft eine gemütliche und behagliche Atmosphäre, insbesondere in kalten Wintermonaten. Der Kaminofen erzeugt nicht nur Wärme, sondern auch ein angenehmes, knisterndes Geräusch und eine stimmungsvolle Beleuchtung.

Kamineinsätze mit Wassermantel sind eine effiziente Möglichkeit, um Heizkosten zu sparen und gleichzeitig eine gemütliche Atmosphäre zu schaffen. Durch den Einsatz von Kamineinsätzen mit Wassermantel kann die erzeugte Wärme nicht nur für den Raum genutzt werden, sondern auch für die Heizung des gesamten Hauses. Diese Technologie wird als "Wasserführender Kamin" bezeichnet.
Ein wasserführender Kamin wird in der Regel mit einem Pufferspeicher kombiniert, der die Wärmeenergie speichert und bei Bedarf an das Heizsystem des Hauses abgibt. Der Pufferspeicher ist ein wichtiger Bestandteil des Systems, da er sicherstellt, dass die Wärmeenergie dann zur Verfügung steht, wenn sie gebraucht wird.
Der Kamineinsatz hat einen Wirkungsgrad von über 80% bis 90% und niedrige Abgaswerte (BImSchV Stufe 2).

Dieser Kaminofen ist für ganz Europa zertifiziert und zugelassen. Alle wichtigen, strengen Europäische Normen EN 13240, EN 13229 und DIN 18895 werden erfüllt. Natürlich werden auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz erfüllt. Somit erhalten Sie mit diesem Kamineinsatz einen Kaminofen für die Zukunft!

Die Feuerstelle ist mit mindestens 5cm dicken Schamottesteinen verkleidet. Damit erreichen Sie optimalen Wert für Wärmespeicherung, selbst dann wenn das Feuer nicht mehr brennt.

Das innovative System der Selbstereinigung der Scheibe "Clear View", hält die Scheibe optimal sauber. Der CLING Hebetür Mechanismus mit Gegengewicht ermöglicht bequeme und komfortabele Öffnung der Tür der Brennkammer. Sie öffnet mit ganz leichter Kraft.

Vorteile des Kamineinsatzes:
• Die ganze Feuerstelle des Volcano WPH-18 Kamineinsatzes ist mit Wassermantel und mit Schamotte ausgekleidet, wodurch höhere und stabilere Temperaturen innerhalb der Verbrennungskammer im Vergleich zu Kamineinsätzen ohne Schamotteinsatz erreicht werden.
• Der Kamineinsatz hat einen internen Wärmetauscher. Dieser besteht aus einem speziellen, geriffelten Schlangenrohr von entsprechend angepasster Länge, das in dem Wassermantel getaucht ist. Dies ermöglicht einen einfachen Anschluss an die Zentralheizung, ohne die Verwendung eines externen Plattenwärmetauschers.
• Erfüllt schwierigste Europäische Normen EN 13240, auch die Anforderungen der BImSchV Stufe 2, Art. 5a B-VG von Österreich und LRV von der Schweiz
• Kaminhaube mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt
• Clear View - das System für automatische Scheibenreinigung
• Das Luftzufuhr und -Verteilungssystem Jet Stream
• Ein aufnahmefähiger, Herausnehmbarer Aschekasten
• Feuerfeste Keramikscheiben
Ausführung gemäß der Europäischen Norm EN 13229 und der Norm DIN 18895, die den Verkauf in ganz Europa zulassen.

Technische Daten:

  • Nennwärmeleistung: 18 kW
  • Luftseitig: 9 kW und Wasserseitig: 9 kW
  • Wasserinhalt: 50 L
  • Max. Betriebsdruck: 2,5 bar
  • Gerätemaße: Höhe: 1333 x Breite: 855 x Tiefe: 600 mm
  • Frontmaße: Höhe: 510 mm x Breite: 772 x 225 mm
  • Gewicht: 360 kg
  • Rauchrohrstutzen Durchmesser: 200 mm kann auf 180 mm reduziert werden, mit Genehmigung des Schornsteinfegers.
  • Externe Luftzufuhr Durchmesser: 150 mm, Abgang hinten unten
  • Bundes Immisions Schutz Verordnung (BImSchV): 1. Stufe: Ja, 2. Stufe: Ja
  • §15a B-VG (Österreich): Ja
  • VKF Schweiz: Ja
  • CE Zeichen: Ja
  • Staub: 0,005 mg/Nm³
  • Kohlenmonoxid (CO): 1,12 g/Nm³
  • Wirkungsgrad: 82 %
  • Abgastemperatur: 270°C
  • Abgasmassenstrom: 11,4 g/s
  • Mindestförderdruck: 12 Pa
  • Brennstoff: Scheitholz
  • Holzverbrauch: 4,8 kg/h
  • Max. Scheitholzlänge: 50 cm
  • Bauart A1 selbstschließende Tür (Mehrfach Belegung des Schornsteins): Ja
  • 24 Stunden Betrieb: Ja
  • Scheibenspülung: Ja











FAQ
Kaminofen

Bevor Sie den Traum eines eigenen Kaminofens verwirklichen, sollten Sie unbedingt den Schornsteinfeger hinzuziehen. Er prüft, ob Ihr vorhandener Schornstein für den Kamin geeignet ist. Das verhindert spätere Überraschungen, wie der nachträgliche Einbau eines Außenkamins, falls der bestehende Schornstein ungeeignet ist.

Gerade bei älteren Gebäuden ist es wichtig, die geltenden Bauvorschriften zu beachten. Beispielsweise könnten in Ihrem Haus Trockenbauwände aus Holz verbaut sein, die ein Sicherheitsrisiko darstellen. In solchen Fällen könnten bauliche Anpassungen, wie das Ersetzen dieser Wände, erforderlich sein.

Ein geplanter Besuch des Schornsteinfegers spart Zeit, Geld und vermeidet unnötige Nachbesserungen. Denn auch nach dem Einbau muss der Kaminofen vor der Nutzung von ihm abgenommen werden. Fehlerhafte Planungen oder Umsetzungen können sonst zu unerwarteten Kosten führen.

Außerdem kann die Beratung durch Fachleute dabei helfen, das optimale Modell zu finden – zum Beispiel einen wasserführenden Kaminofen, der Ihre Heizungsanlage unterstützt und langfristig Heizkosten reduziert.
Fazit:
Es empfiehlt sich, den Schornsteinfeger so früh wie möglich in Ihr Kaminofen-Projekt einzubinden. Gemeinsam mit ihm können Sie die Planung und Umsetzung optimal abstimmen, um Sicherheitsvorschriften einzuhalten, Kosten zu sparen und spätere Nachbesserungen zu vermeiden.

1. Auswahl Ihres Wunschkamins

Der erste Schritt zu Ihrem Kamin beginnt mit der Wahl des idealen Modells. Ob Kaminbausatz, Kamineinsatz oder freistehender Kamin – stöbern Sie in unserem Sortiment und finden Sie genau das Modell, das Ihren Bedürfnissen entspricht.

2. Persönliche Beratung

Haben Sie Fragen oder individuelle Wünsche? Unser Kundenservice steht Ihnen gerne zur Verfügung! Sie erreichen uns:

  • Telefonisch : Montag bis Freitag, 09:00 - 17:00 Uhr / +49 (0) 511 / 592 991 50
  • Per E-Mail : info @homezinno .de
  • Im Chat : Direkt auf unserer Website.

Unsere Experten helfen Ihnen gerne, Ihre Ideen zu verwirklichen und das perfekte Kaminprojekt umzusetzen.

3. Einfache und sichere Bestellung

Legen Sie Ihren Wunschkamin in den Warenkorb und gehen Sie bequem zur Kasse. Dort können Sie aus zahlreichen sicheren Zahlungsmöglichkeiten wählen, darunter:

  • AmazonPay
  • PayPal
  • Kreditkarte

Alle Zahlungsmethoden bieten Ihnen Käuferschutz, sodass Ihre Bestellung sicher abgewickelt wird.

4. Auftragsbestätigung und Versand

Nach Abschluss der Bestellung erhalten Sie umgehend eine Auftragsbestätigung. Sobald Ihre Bestellung versandt wurde, senden wir Ihnen eine E-Mail mit einem Trackingcode. So können Sie Ihre Lieferung jederzeit nachverfolgen.

5. Abstimmung des Liefertermins

Das Transportunternehmen wird sich direkt mit Ihnen in Verbindung setzen, um den Anlieferungstermin abzustimmen. Dadurch können Sie die Annahme der Lieferung perfekt planen und, falls nötig, Unterstützung für die Entladung organisieren.


Verpackung und Lieferung

Kaminöfen und Kamineinsätze

Alle Kaminöfen und Einsätze werden individuell und transportsicher verpackt. Die Lieferung erfolgt auf Paletten, um einen sicheren und schadensfreien Transport zu gewährleisten.

Kaminbausätze

Auch unsere Kaminbausätze werden mit größter Sorgfalt verpackt, um Beschädigungen auf dem Transportweg zu vermeiden.
Die Besonderheiten:

  • Die Bausätze sind weitgehend vormontiert und lassen sich in wenigen Schritten aufbauen.
  • Alle notwendigen Materialien sind in der Lieferung enthalten. Bei einigen Modellen können Sie den Kamin individuell verputzen, um ihm den letzten Schliff zu geben.
  • Mit ein wenig handwerklichem Geschick lässt sich der Aufbau schnell und einfach bewältigen.

Nach dem Aufbau empfehlen wir, Ihren Schornsteinfeger für die abschließende Abnahme zu bestellen.


Genießen Sie die Wärme und Behaglichkeit

Sobald alles fertig ist, können Sie die wohlige Wärme und das einzigartige Ambiente Ihres neuen Kamins genießen. Mit einem Kamin von HomezInno schaffen Sie eine gemütliche Atmosphäre in Ihrem Zuhause.

Wir freuen uns darauf, Ihr Kaminprojekt zu begleiten!

Mit unseren hochwertigen Kaminbausätzen können Sie bis zu 75 % der Kosten sparen im Vergleich zu individuell geplanten und von Fachbetrieben installierten Kaminen. Diese Ersparnis wird möglich, weil Sie bei unseren Bausätzen von deutlich geringeren Arbeitskosten profitieren und keine aufwendigen Planungs- und Installationsarbeiten durch externe Fachkräfte notwendig sind.

Unsere Bausätze sind so konzipiert, dass sie leicht zu montieren sind und dennoch höchste Qualitätsstandards erfüllen. Dies ermöglicht Ihnen, einen stilvollen und funktionalen Kamin zu einem Bruchteil der sonst üblichen Kosten zu realisieren. So können Sie Ihr Budget effizient nutzen, ohne auf Design oder Funktionalität verzichten zu müssen.

Der Abstand eines Kaminofens zu brennbaren Materialien wie Möbeln, Vorhängen oder Dekorationen ist entscheidend für die Sicherheit. In der Regel schreibt die DIN-Norm 18891 vor, dass ein Kaminofen mindestens 20 cm seitlich und 80 cm frontalen Abstand zu brennbaren Gegenständen haben sollte. Diese Werte können jedoch je nach Ofentyp variieren.

Wichtig ist auch, die Rückseite des Ofens zu beachten. Hier sind meist Abstände von 20 bis 50 cm vorgeschrieben, abhängig davon, wie stark die Rückwand des Ofens erhitzt wird.

Zusätzlich empfiehlt sich ein nicht brennbarer Untergrund, wenn der Ofen auf Holz- oder Teppichboden steht, um Funkenflug und Glut sicher abzufangen. Ein Hitzeschutz, wie eine Glas- oder Metallplatte, kann hier für zusätzliche Sicherheit sorgen.

Gesetzliche Grundlagen:

Gemäß § 4 Absatz 1 der Muster-Feuerungsverordnung (MFeuV) dürfen Feuerstätten nicht aufgestellt werden:

  1. In notwendigen Treppenräumen, in Räumen zwischen notwendigen Treppenräumen und Ausgängen ins Freie sowie in notwendigen Fluren.
  2. In Garagen, es sei denn, es handelt sich um raumluftunabhängige Feuerstätten, deren Oberflächentemperatur bei Nennleistung nicht mehr als 300°C beträgt.

Zusätzlich wird in den Feuerungsverordnungen der Länder und den Herstellerangaben geregelt, dass ein Mindestabstand von 50 cm zu brennbaren Materialien eingehalten werden muss. Dieser Abstand ist notwendig, um die Entzündung von Möbeln, Vorhängen oder anderen Gegenständen durch die Strahlung des Ofens zu verhindern.

Erklärung:

Neben den Vorschriften zur Platzierung der Feuerstätte ist der Sicherheitsabstand entscheidend für den Brandschutz. Die Mindestabstände variieren je nach Modell. Für besonders leistungsstarke Kaminöfen oder bei kleinen Räumen kann ein größerer Abstand oder der Einbau von Schutzvorrichtungen, wie Hitzeschutzplatten oder nicht brennbaren Isolierungen, notwendig sein.

Die Einhaltung dieser Vorschriften wird vor der Inbetriebnahme eines Schornsteinfegers geprüft. Er stellt sicher, dass alle Brandschutzmaßnahmen umgesetzt sind und der Kaminofen gefahrlos betrieben werden kann.

Tipp:

Wer die Planung gemeinsam mit dem Schornsteinfeger durchführt, kann spätere Änderungen und mögliche zusätzliche Kosten vermeiden. So wird Ihr Kaminofen nicht nur ein gemütlicher, sondern auch ein sicherer Mittelpunkt Ihres Zuhauses.

Das Rauchrohr eines Kaminofens darf sich nicht verjüngen, beispielsweise von 200 mm auf 150 mm, weil eine solche Verengung den Abgasstrom behindert. Eine reduzierte Querschnittsfläche führt zu einem erhöhten Widerstand, der den Zug des Schornsteins beeinträchtigt.

Dadurch kann es zu einem Rückstau von Rauchgasen in den Wohnraum kommen, was gesundheitsschädlich ist und die Funktion des Ofens erheblich stören kann. Zudem entspricht dies meist nicht den gesetzlichen Vorschriften, da die Dimensionierung des Rauchrohrs auf die Leistung und den Abgasbedarf des Ofens abgestimmt sein muss, um Sicherheit und Effizienz zu gewährleisten.

Ja, es gibt wasserführende Kaminöfen und Kamineinsätze, die Wasser erwärmen können. Diese speziellen Modelle sind so konzipiert, dass sie nicht nur den Raum beheizen, sondern auch die Zentralheizung unterstützen. Ein Teil der erzeugten Wärme wird dabei über integrierte Wasserleitungen an die Heizungsanlage des Hauses abgegeben. So wird der Heizkreislauf mit Wärme versorgt, was die Effizienz der gesamten Heizlösung erhöht und fossile Brennstoffe einspart.

Wie funktioniert ein wasserführender Kaminofen oder Kamineinsatz?

Diese Geräte sind mit einer Wassertasche oder einem Wasserregister ausgestattet, das in den Ofen integriert ist. Die Wassertasche ist an den Heizkreislauf angeschlossen, sodass das darin erhitzte Wasser in einen zentralen Wärmespeicher transportiert wird – häufig im Keller. Von dort aus kann die Wärme im gesamten Haus verteilt werden, wodurch eine ganzheitliche Beheizung möglich wird.

Was sind die Vorteile eines wasserführenden Kamins?

  • Unterstützung der Zentralheizung: Ideal zur Ergänzung vorhandener Heizanlagen, insbesondere in Altbauten.
  • Nachhaltigkeit: Holz als Brennstoff ist CO2-neutral und schont die Umwelt.
  • Kostenersparnis: Der Verbrauch fossiler Brennstoffe wie Öl oder Gas wird deutlich reduziert.
  • Vielseitigkeit: Je nach Modell können sowohl Scheitholz als auch Pellets verwendet werden.
  • Effiziente Wärmeverteilung: Nicht nur einzelne Räume, sondern das ganze Haus effizient von der erzeugten Wärme.

Hinweis:
Wasserführende Kaminbausätze finden Sie bei uns hier .
Wasserführende Kamineinsätze finden Sie bei uns hier .

Die Wahl des richtigen Kaminofens hängt von der Raumgröße ab, den er beheizen soll. Damit der Ofen effizient arbeitet, sollte seine Heizleistung weder zu niedrig noch überdimensioniert sein. Aber wie berechnet man die ideale Leistung?

Leistung berechnen: Kilowatt pro Raumvolumen

Eine einfache Faustregel: Für jeweils 15 Kubikmeter Raumvolumen wird eine Leistung von 1 Kilowatt benötigt. Das Raumvolumen berechnet sich, indem Sie die Raumhöhe mit der Länge und Breite multiplizieren. Beispiel: Bei einem Raum mit 5 Metern Länge, 3 Metern Breite und 3 Metern Höhe ergibt sich ein Volumen von 45 Kubikmetern. Geteilt durch 15 ergibt dies eine notwendige Heizleistung von 3 Kilowatt.

Beispiel: Kaminofen für 80 Quadratmeter

Wenn Sie ein Wohn- und Esszimmer mit einer Grundfläche von 80 Quadratmetern und einer durchschnittlichen Deckenhöhe von 2,50 Metern beheizen möchten, beträgt das Raumvolumen 200 Kubikmeter. Nach der Faustregel ergibt sich daraus eine notwendige Leistung von rund 13 Kilowatt (200 ÷ 15 = 13,3).

Warum das Volumen entscheidend ist

Die Leistung sollte nicht nur anhand der Quadratmeter bestimmt werden, da die Deckenhöhe eine wesentliche Rolle spielt. Warme Luft steigt auf und sammelt sich unter der Decke, während kühlere Luft am Boden bleibt, wo sich die Bewohner aufhalten. Daher ist das Raumvolumen die relevantere Größe.

Berücksichtigen Sie zudem Dachschrägen oder ungewöhnlich geformte Räume, indem Sie die entsprechenden mathematischen Formeln anwenden, um das tatsächliche Volumen präzise zu berechnen. So stellen Sie sicher, dass der Kaminofen optimal dimensioniert ist und Ihre Räume effizient beheizt.

Ein Kaminofen kann nur mit einem funktionsfähigen Schornstein betrieben werden. Beim Verbrennen von Holz, Kohle oder anderen Materialien entstehen Abgase, die für Mensch und Tier gefährlich sein können. Diese müssen sicher und unmittelbar ins Freie abgeleitet werden, weshalb ein Schornstein nicht nur notwendig, sondern auch gesetzlich vorgeschrieben ist.

Was Sie bei der Planung beachten sollten

Wenn Sie einen Kaminofen installieren möchten, prüfen Sie zunächst, ob im geplanten Raum bereits ein geeigneter Schornstein vorhanden ist. Ist dies nicht der Fall, kann in vielen Fällen ein Schornstein nachträglich eingebaut werden. Um sicherzustellen, dass der Schornstein die Anforderungen erfüllt und die Feuerstätte problemlos abgenommen werden kann, ist eine Schornsteinberechnung im Vorfeld empfehlenswert.

Schornsteinprüfung und Abnahme

Die Funktionstüchtigkeit und Sicherheit des Schornsteins wird regelmäßig durch den zuständigen Schornsteinfeger überprüft. Eine sorgfältige Planung und korrekte Installation gewährleisten, dass der Betrieb Ihres Kaminofens nicht nur sicher, sondern auch gesetzeskonform ist.

Welche Schornsteinarten eignen sich für den Betrieb eines Kaminofens?

Für den sicheren Betrieb eines Kaminofens sind spezielle Schornsteine erforderlich. Folgende Varianten stehen zur Auswahl:

  • Gemauerter Schornstein
  • Dreischaliger Schornstein mit Schamotte-Innenrohr
  • Doppelwandiger Edelstahl-Schornstein
  • Leichtbauschornsteine

Je nach örtlichen Vorschriften kann es zudem erforderlich sein, dass der Schornstein für feste Brennstoffe zugelassen ist. Klären Sie dies vor der Installation, um einen reibungslosen und gesetzeskonformen Betrieb zu gewährleisten.

Beim Heizen mit Holz kommen verschiedene Holzarten in Frage, die sich vor allem in ihrem Heizwert, ihrer Brenndauer und ihrem Komfort in der Nutzung unterscheiden. Neben der Dauer des Abbrands variieren auch der Geruch und das Flammenbild je nach Holzart.

Grundsätzlich haben Hartölzer wie Buche oder Eiche einen höheren Heizwert als weichere Holzarten wie Fichte oder Kiefer. Weichhölzer brennen schneller ab und erzeugen eine intensivere, kurzfristige Hitze, während Harthölzer langsamer abbrennen und eine gleichmäßige Wärme über einen längeren Zeitraum liefern.

Für eine gleichmäßige Wärmeabgabe eignen sich Harthölzer besonders gut, beispielsweise für Kaminöfen oder offene Kamine. In modernen Holzvergaserkesseln können jedoch schnell alle Holzarten effektiv genutzt werden. Laubharthölzer sind hier besonders beliebt, da sie eine lang anhaltende Wärme erzeugen. Nadelhölzer hingegen eignen sich aufgrund ihrer schnellen Hitzeentwicklung gut für kurzfristigen Wärmebedarf, wie etwa beim Kochen im Kamin.

Die Wahl der passenden Holzart hängt letztlich von der Art des Kamins und den individuellen Heizbedürfnissen ab.

Geeignete Bodenbeläge

Der Boden rund um den Kaminofen spielt eine zentrale Rolle für die Sicherheit. Wenn Sie bereits über einen feuerfesten Bodenbelag, wie Fliesen oder Stein, verfügen, besteht kein zusätzlicher Handlungsbedarf. Anders sieht es jedoch bei brennbaren Bodenbelägen aus, die heutzutage in vielen Wohnzimmern üblich sind, wie Parkett, Laminat, Dielen, Teppich oder Linoleum. Diese Materialien müssen besonders vor Funkenflug und herabfallender Glut geschützt werden.

Schutzmaßnahmen

Um brennbare Bodenbeläge zu schützen, sind Bodenplatten aus nicht brennbaren Materialien wie Glas, Stahl oder Stein die beste Wahl. Diese Platten können in verschiedenen Formen und Größen passend zum Ofen und Raumdesign bestellt werden. Die Bodenplatte sollte die folgenden Abmessungen einhalten:

  • Vorne: mindestens 50 cm über den Kamin hinaus.
  • Seitlich: mindestens 30 cm auf beiden Seiten überragen.

Diese Abstände bieten ausreichend Schutz vor Funken und Glut, die beim Nachlegen von Holz oder beim Öffnen der Tür auf den Boden gelangen können.

Alternative: Austausch des Bodenbelags

Wer eine dauerhafte Lösung sucht, kann den brennbaren Bodenbelag im Bereich des Ofens durch nicht brennbares Material ersetzen. Dies erfordert zwar einen höheren Aufwand, kann aber auch optisch ansprechend gestaltet werden. Beispielsweise lässt sich ein Holzfußboden gut mit Akzenten aus Granit, Schiefer oder Marmor kombinieren, die den Kaminofen zusätzlich in den Fokus rücken.

Sicherheit geht vor

Die Einhaltung der genannten Vorschriften schützt nicht nur Ihren Boden, sondern auch Ihre Sicherheit vor möglichen Brandgefahren. Mit einer fachgerechten Umsetzung und den passenden Materialien steht der Nutzung Ihres Kaminofens nichts mehr im Weg.

Sicherheit, Zertifizierung und Betrieb von Kaminöfen: Wichtige Informationen
